Построение чертежей — дело непростое, но без него в современном мире никак. Ведь чтобы изготовить даже самый обычный предмет (крошечный болт или гайку, полку для книг, дизайн нового платья и подобное), изначально нужно провести соответствующие вычисления и нарисовать чертеж будущего изделия. Однако часто составляет его один человек, а занимается изготовлением чего-либо по этой схеме другой.

Чтобы не возникло путаницы в понимании изображенного предмета и его параметров, во всем мире приняты условные обозначения длины, ширины, высоты и других величин, применяемых при проектировании. Каковы они? Давайте узнаем.

Как обозначаются различные параметры

В единой системе измерения используется обозначение латинскими буквами:

• длину буквой l, если речь идет об одной прямой линии: маятнике, рычаге, отрезке, прямой. Но если речь идет о геометрической фигуре, например, прямоугольнике, то используется А,
• высоту или глубину – h,
• ширину – В.

Что такое система СИ, ученики узнают лишь в средней школе, поэтому обычно в младших классах специального обозначениям для этих величин не вводят.

Как обозначить глубину?

Почему же для высоты и глубины применяется одна и та же буква? Если вы построите чертеж параллелепипеда, то здесь вы отметите высоту фигуры.

А если составить чертеж прямоугольного бассейна того же размера, что и параллелепипед, то обозначается глубина. Таким образом, можно сказать, высота и глубина в этом случае будут одной величиной.

Внимание! Высота и глубина – две величины, которые обозначают один и тот же перпендикуляр, соединяющий две противоположные плоскости.

Понятие «глубина» встречается и в географии. На картах она отображается цветом. Если речь идет о водных просторах, то чем темнее синий, цвет, тем больше глубина, а если речь идет о суше, то низменности обозначаются темно-зеленым цветом.

В черчении эта величина обозначается литерой S. Она позволяет создать полное восприятие объекта иногда даже с одним видом.

Создание конфигурации параметрической детали

Автор:

Создание конфигурации параметрической детали

Хорошим примером параметрической детали является базовая часто используемая деталь, применяемая с разными размерами, методами крепления и выполненная из разных материалов. При преобразовании детали в параметрическую деталь задаются параметры и свойства, которые необходимо изменять для каждой детали.

Если предполагается использовать в качестве параметрического элемента деталь целиком, то можно создать табличную параметрическую деталь и на ее основе создать табличный параметрический элемент. Используйте команду "Извлечь параметрический элемент", чтобы сохранить параметрическую деталь как параметрический элемент. После сохранения табличной параметрической детали в каталоге, воспользуйтесь командой "Создание параметрических элементов", чтобы внести изменения в таблицу.

В таблице создания параметрической детали можно определить отдельные элементы параметрической детали путем указания их значений. Можно также добавлять и редактировать элементы во внедренной электронной таблице Microsoft Excel. Каждая строка в таблице параметрической детали является элементом параметрического ряда.

В предыдущих версиях для создания имени файла использовалось объединение значений ключей параметрических деталей. В этой версии в столбце «Элемент» таблицы параметрических деталей имя файла по умолчанию назначается по имени параметрической детали. К имени каждого элемента добавляется цифра в порядке возрастания. При необходимости в диалоговом окне "Создание параметрической детали" нажмите "Параметры", чтобы задать другую схему именования, или введите новое имя в ячейке элемента.

Задание параметров детали

Удобным способом является создание детали с размерами, относительно близкими к фактическим, и последующее применение команды определения размеров для обеспечения точности эскизной геометрии. При создании таблицы параметрических деталей можно изменять размеры, если это необходимо.

Если требуется, чтобы деталь являлась параметрической деталью таблицы, при добавлении размеров создайте параметры со значимыми именами. Например, в поле редактирования размера введите "Длина=75мм". Длина эскиза изменится на 75 мм, а в таблицу будет добавлен параметр с именем "Длина".

Параметры появляются в порядке их добавления в таблицу параметрической детали. Отнеситесь внимательно к порядку их добавления, так чтобы связанные столбцы параметров были сгруппированы вместе.

1. При определении размеров детали создавайте параметры путем ввода имени параметра перед значением. Например, "Длина=75мм".
2. На ленте щелкните вкладку "3D-модель" панель "Параметры" "Параметры" .
3. Определите, какие параметры и свойства необходимо менять для каждого элемента. Назначайте параметрам понятные описательные имена.

В данном примере, размеры обозначаются символами d0 и d1. При определении этих размеров можно создать параметры с именами "Длина" и "Ширина" либо открыть таблицу "Параметр" и переименовать их, присвоив имена "Длина" и "Ширина".

При создании и редактировании элементов имена параметров или формулы можно ввести в диалоговом окне размеров или свойств элемента.

Создание стандартной параметрической детали

1. Перейдите на вкладку "Управление" панель "Разработка" "Создать параметрическую деталь" , чтобы открыть диалоговое окно "Создание параметрического ряда". Все параметры, переименованные в диалоговом окне "Параметры", уже добавлены в качестве столбцов в таблицу параметрической детали.

Если параметры не были переименованы, то добавлять их в таблицу необходимо по отдельности.

Чтобы удалить параметр, щелкните его на правой панели, затем нажмите стрелку "Удалить".

• На вкладке "Свойства" разверните папку "Проект" и добавьте "Обозначение". В таблице параметрических рядов каждому элементу присвойте уникальное обозначение. При добавлении варианта параметрической детали спецификация и списки деталей обновляются.
• На вкладке "Подавление" добавьте элементы, статусом подавления которых необходимо управлять.

В целях распознавания каждого элемента таблицы параметрической детали в столбце "Имя элемента" автоматически генерируются уникальные имена.

При изменении имени элемента по умолчанию имя файла также изменяется.

На правой панели щелкните правой кнопкой мыши атрибут и выберите ключ. Нажмите стрелку и выберите число, чтобы указать порядок. Например, если параметрическая деталь всегда выбирается по длине, а потом по ширине, установите для параметра "Длина" значение "Ключ1", а для параметра "Ширина" значение "Ключ2".

Можно добавлять строки и столбцы по мере необходимости. При редактировании электронных таблиц можно использовать такие функции, как копирование, вставка, формулы и сортировка.

Создание пользовательской параметрической детали

1. Создайте пользовательскую параметрическую деталь, воспользовавшись инструкциями в предыдущем разделе.
2. На одной или нескольких вкладках диалогового окна создания параметрической детали указываются значения для ввода при размещении параметрической детали.
3. Если значение еще не занесено в таблицу параметрической детали, выберите его в левой панели, а затем нажмите стрелку "Включить" для его добавления.
4. В таблице параметрической детали укажите ячейки или столбцы, в которые следует ввести пользовательское значение.
   • Для этого щелкните правой кнопкой мыши в столбце и выберите "Столбец настраиваемого параметра".
   • Щелкните правой кнопкой мыши в любой ячейке и выберите "Ячейка настраиваемого параметра". Используя этот метод, можно создать только одну строку, в которую вводятся пользовательские значения.

Фон столбца или ячейки для пользовательских значений синего цвета.

Детали из листового металла могут иметь элементы, добавленные к развертке. Если эта деталь становится пользовательской параметрической деталью, развертка не сможет иметь следующие свойства:

• осуществлять использование параметров
• подавленный

Пример пользовательской параметрической детали: Расчет пользовательских параметров в Microsoft Excel

Если столбцу присваивается статус пользовательского, значения для элемента можно задавать, не используя таблицу параметрических рядов.

Можно использовать пользовательские параметры для расчета значений в таблице параметрической детали. Значения, рассчитанные с помощью приложения Microsoft Excel, отображаются в ячейках и столбцах таблицы параметрической детали на красном фоне.

К параметрической детали добавлен столбец с помощью свойства «Описание».

При применении формулы Microsoft Excel в столбце "Описание" каждая версия параметрической детали рассчитывается автоматически.

Обратимся к примеру параметрической детали, приведенному выше:

1. В файле детали с помощью команды "Параметры" добавьте пользовательские значения для ширины, высоты и длины.
2. В диалоговом окне создания параметрической детали укажите пять столбцов.
   • На вкладке "Параметры" выберите "Ширина", "Высота", "Длина".
   • На вкладке "Свойства" выберите "Описание" и "Обозначение".
3. Щелкните правой кнопкой мыши столбец "Длина" и установите для него значение "Ключ1". Если параметрическая деталь размещена в сборке, то в браузере отображается только ее длина (Ключ1).
4. Нажмите кнопку "ОК", чтобы закрыть диалоговое окно "Создание параметрической детали" и сохраните файл.
5. Щелкните правой кнопкой мыши таблицу в браузере деталей и выберите "Открыть во внешнем приложении".
6. В электронной таблице ширина, высота и длина указываются в столбцах A, B и C. В ячейке D2 (первая строка данных) столбца "Описание", введите формулу:

При применении этой формулы извлекаются значения из столбцов A, B и C, а полученный результат указывается в столбце "Описание" При использовании пользовательских значений и единиц результат будет иметь вид следующей формулы:

2 мм x 10 мм x 50 мм

Каждый элемент параметрического ряда рассчитывается отдельно.

Создание файлов новых элементов

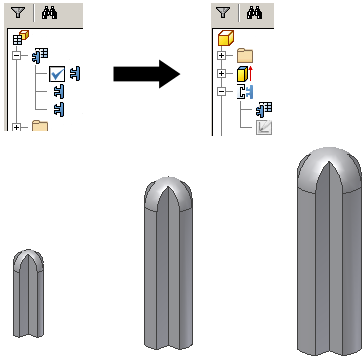

По завершении создания строк элементов в параметрической детали можно создать файлы элементов.
